摘要：转子流量计量表原理（图文）资讯由优秀的流量计、流量仪生产报价厂家为您提供。转子 流量计 原理 产品特点 1. 工业上和实验室zui常用的一种流量计。 2. 结构简单、直观、压力损失小、维修方便。 3. 须安装在垂直走向的管段上，流体介质自下而上地通过 转子 流量。更多的流量计厂家选型号价格报价欢迎您来电咨询，下面是转子流量计量表原理（图文）文章详情。

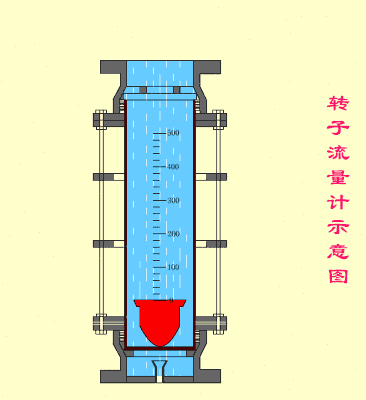

转子流量计原理解读：转子流量计由两部分组成。转子流量计之一是锥形管，其从底部到顶部逐渐膨胀。另一个是放置在锥形管中的转子，它可以沿着管的中心线上下自由移动。在测量流体流量时，被测流体从锥形管的下端流入，流体流撞击转子并在转子上产生力（该力随流量而变化）。当流量足够大时，此时，所产生的力将使转子升起并升高。

同时，被测流体流经转子和锥形管壁之间的环形部分。此时，有三个力作用在转子上：流体在转子上的动压力，转子在流体中的浮力以及转子自身的重力。当流量计垂直安装时，转子的重心与锥形管的管轴线重合，作用在转子上的三个力都沿着与管轴线平行的方向。当这三个力达到平衡时，转子会平滑地漂浮在圆锥体中的某个位置上。对于给定的转子流量计，已经确定了转子的大小和形状，因此已知其在流体中的浮力及其自身的重力是恒定的，只有流体在浮子上的动压力会随着流入的流速而变化。因此，当输入流量变得更大或更小时，转子将上下移动，相应位置的流量横截面积也将改变。 直到流量达到平衡时的流量为止，转子将稳定在新位置。对于给定的转子流量计，转子在锥管中的位置与流过锥管的流体的流量一一对应。

为了防止转子在锥形管的中心线上下移动时碰到管壁，通常使用两种方法：一种是在转子的中心安装一个导向芯棒，以便将转子保持在圆锥形中。异型管的中心线上下移动。另一个是在转子盘的边缘上开有斜槽。当流体从下到上流过转子时，在绕过斜槽时会绕过转子，以产生反向推力。 通过使转子绕中心线连续旋转，可以防止转子在运行过程中接触管壁。转子流量计的转子材料可以由不锈钢，铝，青铜等制成。

转子流量计原理产品特点

1. 工业上和实验室zui常用的一种流量计。

2. 结构简单、直观、压力损失小、维修方便。

3. 须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。

以上就是本文全部内容，欢迎您来电咨询我厂家流量计选型、报价等内容。
