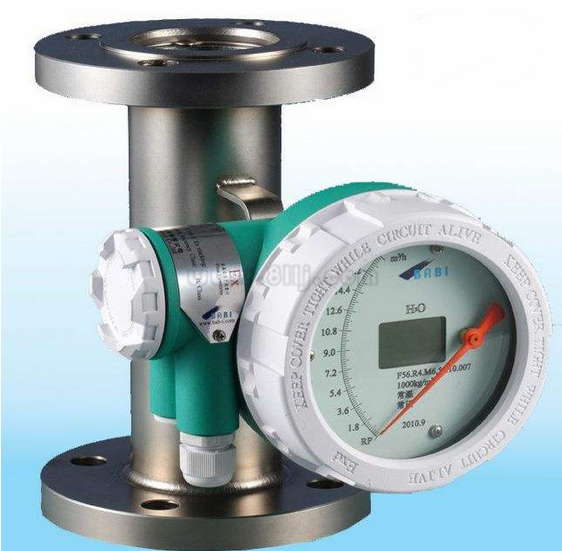

防爆金属转子流量计量表
防爆金属转子流量计量表型号生产报价厂家，本流量仪产品型号属于转子流量计分类，更多的金属、转子、防爆、流量控制仪直销价格报价欢迎您来电咨询，下面是防爆金属转子流量计量表产品资料详情。
SC250系列防爆型金属转子流量计是适用于测量液体和气体的金属结构浮子流量计。防爆金属转子流量计浮子在流体和浮力作用下向上运动，与浮子重量平衡后，通过磁耦合传到刻度盘指示相应流量，可带输出4-20mA电信号。
坚固结构设计的SC250系列防爆型金属转子流量计可广泛应用于复杂，恶劣环境条件及各种介质的流量测量过程中。
防护等级：1P65
材质：不锈钢PTFE
工作压力：1.6-4.0MPa
环境温度:-25℃-+65℃
全不锈钢表壳,铝合金外壳无接触无传动机构ESK变送器4-20mA电信号输出,二线制电感式限位开关
二、防爆金属转子流量计技术参数
|
通径 (mm) |
流量范围 |
压力损失KPa |
||||||||
|
水L/h |
空气m3/h |
水 |
空气 |
|||||||
|
常规型 |
防腐型 |
常规型/防腐型 |
常规型 |
防腐型 |
||||||
|
15 |
2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400 63-630 |
2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400 |
0.07-0.7 0.11-1.1 0.18-1.8 0.28-2.8 0.48-4.8 0.7-7.0 1.0-10.0 1.6-16.0 |
6.5 6.5 6.6 6.6 6.8 7.0 8.6 11.1 |
5.5 5.5 5.6 5.6 5.8 6.1 7.3 |
7.1 7.2 7.3 7.5 8.0 10.8 10.0 14.0 |
||||
|
25 |
100-1000 160-1600 250-2500 400-4000 |
63-630 100-1000 160-1600 250-2500 |
3-30 4.5-45 7-70 11-110 |
7.0 8.0 10.8 15.8 |
5.9 6.0 6.8 9.2 |
7.7 8.8 12.0 19.0 |
||||
|
50 |
630-6300 1000-10000 1600-16000 |
400-4000 630-6300 000-10000 |
18-180 25-250 40-400 |
8.1 11.0 17.0 |
6.8 9.4 14.5 |
8.6 10.4 15.5 |
||||
|
80 |
2500-25000 4000-40000 |
1600-16000 2500-25000 |
60-600 80-800 |
8.1 9.5 |
6.9 8.0 |
12.9 18.5 |
||||
|
100 |
6300-63000 |
4000-40000 |
100-1000 |
15.0 |
8.5 |
19.2 |
||||
|
150 |
20000-100000 |
|
600-3000 |
19.2 |
|
20.3 |
||||
三、防爆金属转子流量计产品选型
型号规格表
|
SC250- |
防爆型金属转子流量计 |
|||||||||||||||||
|
|
代号 |
指示器 |
||||||||||||||||
|
Z |
基本型指示器 |
|||||||||||||||||
|
D |
远传型指示器 |
|||||||||||||||||
|
|
代号 |
公称通径 |
||||||||||||||||
|
-15 |
DN15 |
|||||||||||||||||
|
-25 |
DN25 |
|||||||||||||||||
|
-40 |
DN40 |
|||||||||||||||||
|
-50 |
DN50 |
|||||||||||||||||
|
-80 |
DN80 |
|||||||||||||||||
|
-100 |
DN100 |
|||||||||||||||||
|
-150 |
DN150 |
|||||||||||||||||
|
|
代号 |
结构形式 |
||||||||||||||||
|
/ |
下进上出 |
|||||||||||||||||
|
H1 |
左进右出 |
|||||||||||||||||
|
H2 |
右进左出 |
|||||||||||||||||
|
AA |
侧进侧出 |
|||||||||||||||||
|
LA |
底进侧出 |
|||||||||||||||||
|
S |
螺纹连接 |
|||||||||||||||||
|
M |
快速接头连接 |
|||||||||||||||||
|
|
代号 |
本体材质 |
||||||||||||||||
|
R1 |
321不锈钢 |
|||||||||||||||||
|
R4 |
304不锈钢 |
|||||||||||||||||
|
R6 |
316不锈钢 |
|||||||||||||||||
|
R6L |
316L不锈钢 |
|||||||||||||||||
|
Hc4 |
哈C合金 |
|||||||||||||||||
|
Ti |
钛 |
|||||||||||||||||
|
F |
内衬F46(PTFE) |
|||||||||||||||||
|
|
代号 |
指示器类型 |
||||||||||||||||
|
M7 |
线性指示器 |
|||||||||||||||||
|
M9 |
非线性指示器（就地指针显示瞬时流量） |
|||||||||||||||||
|
|
代号 |
组合功能 |
||||||||||||||||
|
ESK |
24VDC；远传4-20mA标准电流信号 |
|||||||||||||||||
|
ESK-Z |
24VDC；远传4-20mA；现场LCD显示瞬时及累计流量 |
|||||||||||||||||
|
ESK-D |
现场锂电池供电；LCD显示瞬时及累计流量 |
|||||||||||||||||
|
K1 |
带一上线报警点信号 |
|||||||||||||||||
|
K2 |
带下上线报警点信号 |
|||||||||||||||||
|
K12 |
带一上线和一下线报警点信号 |
|||||||||||||||||
|
|
代号 |
防爆类型 |
||||||||||||||||
|
Ex |
本安防爆 |
|||||||||||||||||
|
Exd |
隔爆 |
|||||||||||||||||
|
|
代号 |
测量介质分类 |
||||||||||||||||
|
L |
液体 |
|||||||||||||||||
|
G |
气体 |
|||||||||||||||||
|
|
代号 |
增加功能 |
||||||||||||||||
|
T |
测量管带有保温/隔热夹套 |
|||||||||||||||||
|
HT |
测量介质温度大于120°高温 |
|||||||||||||||||

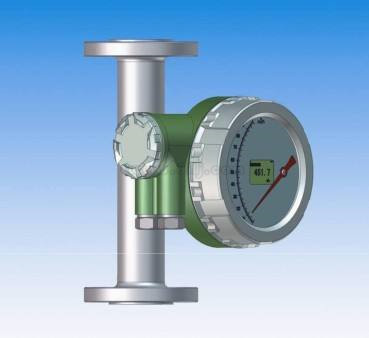

防爆防腐金属转子流量计
以上就是金属流量计 转子流量计 防爆流量计 产品全部内容，欢迎您来电咨询金属流量仪转子流量仪防爆流量仪 的选型、报价。
