液体高压流量计型号生产报价厂家，本流量仪产品型号属于液体流量计分类，更多的液体、高压、流量控制仪直销价格报价欢迎您来电咨询，下面是液体高压流量计产品资料详情。

液体流量计的一种，当管道中的压力值较高超过一般型流量计的耐压范围时就应该选用液体高压流量计了，耐高压的特种液体流量计在特殊的管道运输过程中的使用也是十分必要的。值得一提的是，液体高压流量计的型号也并非一种，比如电磁流量计、涡轮流量计、浮子流量计、压差式流量计等，大多都是通过对相关配件的升级来适应耐高压的工况需求。本文就以常见的涡轮、电磁式两种流量计进行介绍。

一、涡轮式液体高压流量计

涡轮液体高压流量传感器基于扭矩平衡原理，是一种速度型流量计。该传感器具有结构简单，重量轻，精度高，重现性好，响应灵敏，安装维护方便等特点。广泛应用于石油，化工，冶金，供水，造纸，环保，食品和食品等行业。其他领域。这是流量计量和节能。理想的仪器。该传感器与显示仪器结合使用，适用于测量封闭的管道中的液体，这些管道不会受到1Cr18Ni9Ti，2Cr13和刚玉Al2O3、硬质合金的腐蚀，并且不含纤维，颗粒和其他杂质。如果与具有特殊功能的显示仪器一起使用，则可以用于自动定量控制，超重报警等目的；该传感器适用于在工作温度下粘度小于5mm2 / s的介质，对于粘度大于5mm2 / s的介质，该传感器在实际液体校准后使用。如果用户需要特殊形式的传感器，则可以通过咨询订购。如果需要防爆传感器，请在订购时注明。

智能涡轮液体高压流量计主要用于大型酒厂，啤酒厂，饮料厂，纯净水，矿泉水等企业。智能型涡轮流量计是一种精密仪器，广泛应用于石油，化工，冶金，科研等领域的计量控制系统中。配备卫生接头的液体涡轮流量计可用于制药行业。

液体高压流量计可测量以下介质：自来水，纯水，矿泉水，冷水，热水，温水，开水，冰水，氨水，软化水，饮料，啤酒，白酒，酒精，乙醇，甲醇，油漆成分，化学溶剂，柴油，机油，汽油，液压油，链条油，润滑油，齿轮油，煤油，橄榄油，玉米油，蓖麻油，色拉油，调和油，芝麻油，芝麻油，花生油，食用油，洗衣粉，洗涤剂，防冻剂，医用盐水，葡萄糖水。

高压液体流量计的工作原理：

流体流过传感器外壳。由于叶轮的叶片与流动方向成一定角度，因此流体的冲力使叶片具有旋转力矩。在克服摩擦扭矩和流体阻力之后，叶片旋转。转矩平衡后，速度稳定。在这种情况下，速度与流量成正比。由于叶片是磁性的，因此它位于信号检测器（由永磁体和线圈组成）的磁场中。旋转刀片切割磁场线并定期更改线圈的磁通量。在线圈的两端感应出电脉冲信号。该信号被放大器放大和整形，以形成具有一定幅度的连续矩形脉搏波，该脉搏波可以传输到显示仪器并显示流体。瞬时流量和累积量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，其流量方程为：Q = 3600×f / k

在公式中：

f——脉冲频率[Hz]；

k——传感器的仪表系数[1 / m3]，由校准表给出。

Q：流体的瞬时流量（工作状态）[m3 / h]； [L / L]是单位

3600——转换系数；

每个传感器的仪表系数由制造商填写在验证证书中，并在匹配的显示仪表中设置k值以显示瞬时流量和累积总量；

涡轮液体高压流量计功能：

（1）压力损失小，叶轮具有防腐功能；

（2）具有非线性精度补偿功能的智能流量指示器。校正公式的精度优于±0.02％

（3）仪表系数可以通过按钮在线设置，并可以显示在LCD屏幕上。LCD屏幕直观清晰，可靠性强。

（4）使用EEPROM来?；だ刍牧髁亢鸵潜硐凳苑乐沟缭垂收?，保护时间超过10年

（5）使用高性能MCU中央处理器完成数据采集和处理，显示输出以及累计流量瞬时流量相同

（6）使用全硬合金（碳化钨）屏蔽悬臂梁结构轴承，该轴承集成了旋转轴承和压力轴承，从而大大提高了轴承寿命，可用于含少量沙尘的介质。工作。

（7）采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr1 3），具有良好的耐腐蚀性。

涡轮液体高压流量计技术参数：

仪器的口径和连接方法2、4、6、10、15、20、25、32使用螺纹连接（10、15、20、25、3 2、40）50、65、80、100、125、150、200使用法兰连接

精度等级±0.5％R，±0.2％R

减速比1:10； 1:15; 1:20

仪器材料为304不锈钢，316（L）不锈钢等。

被测介质的温度（℃）-20?＋ 100℃

环境条件：温度-10?+ 55℃，相对湿度5％?90％，大气压86?106Kpa

输出信号4-20mADC电流信号

该电源随附锂电池电源（可以连续使用3年）； + 24VDC

信号传输线2×0.3（两线制）

传输距离≤1000m

信号线接口M20×1.5的内螺纹

防爆等级ExdIIBT6

防护等级IP65

涡轮液体高压流量计的安装和使用

1、在安装和使用之前，清洁或保持被测液体中没有杂质，纤维和颗粒。

2、当传感器开始使用时，应缓慢将传感器装满液体，然后打开出口阀（阀应安装在流量计的背面）。严禁在无液状态下使传感器受到高速流体的撞击。

3、特别是在安装之前，应清洁新安装的管道，然后再安装传感器。

4、如果可能，应定期清洁传感器。在维护和清洁过程中，请注意不要损坏测量室内的零件，尤其是叶轮。组装时，请注意导板与叶轮之间的位置关系。

5、不使用传感器时，请清洗内部液体，使其干燥，并在传感器的两端添加保护盖以防止灰尘进入，然后将其存放在干燥的地方。 （此项非常重要）

5、应定期清洁配备的过滤器，并且不使用时应清洁内部液体。就像传感器一样，添加防尘罩并将其存放在干燥的地方。

6、传感器的传输电缆可以放在头顶或埋在地下（埋在地下时应盖好铁管。）

7、选择安装点也很重要。建议将其安装在水平管道上，并注意流体的方向。

8、确保在安装点前后有一定的直管，远离泵，变频器或高压设备。

9、在安装传感器之前，将电缆与显示仪器或示波器连接，打开电源，用手吹动或转动叶轮，使其快速旋转以观察是否有显示器，然后安装显示器时显示传感器。如果没有显示，请检查相关部件并排除故障。

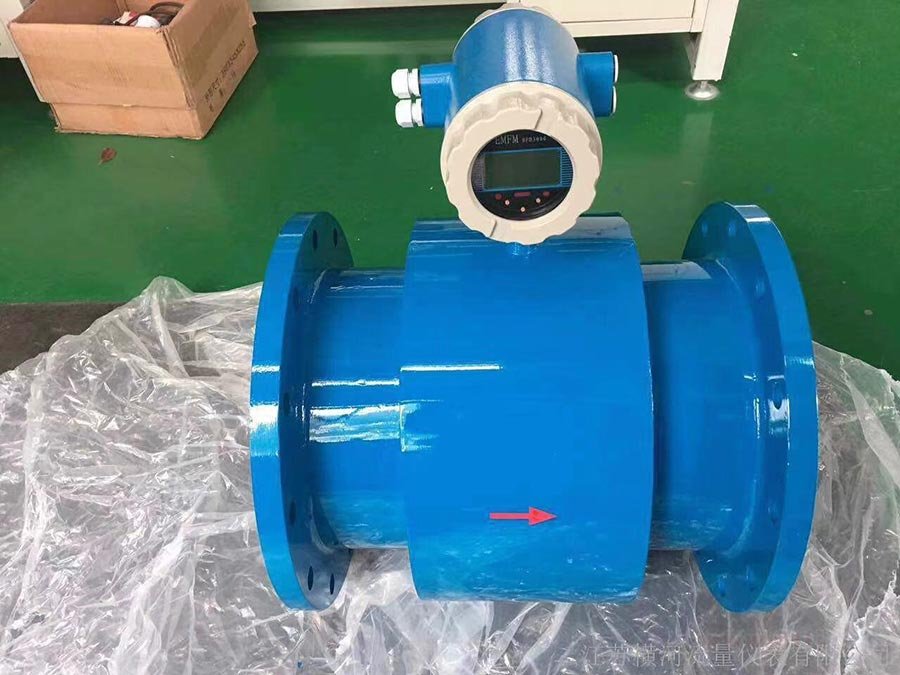

二、电磁型液体高压流量计

电磁液体高压流量计简介

DMF循环水流量传感器是根据法拉第电磁感应定律制成的。切断磁场线的导体不是星形金属，而是具有一定导电性的液体或固液两相流体。当测得的导电介质在磁场中切断磁场线时。在导电介质中产生感应电动势，并且通过一对电极检测感应电动势。电压信号V可用以下公式表示：V = KBDV K：比例常数B：磁感应强度D：测量管内径v：测量经转换器处理后的Cao区域的平均流速信号v ，辅助输出与流量相关的频率控制信号o 5VOCO-5VDC呈线性关系，用于后续仪表集成或控制。对于一般的工业电磁流量计，测得的介质流量应为2?4m / s。在特殊情况下，最小流量应不小于0.1m / s，最大高度应不大于8m / s。如果介质中含有固体颗粒，则通常的流速应小于3m / s，以防止衬里和电极之间的过度摩擦；对于粘性流体，流速可以选择为大于2m / s。较大的流速将有助于自动消除电极上的附着力。停滞物体的作用有助于提高测量精度。在确定了范围Q的条件下，可以根据上述流量V的范围确定流量计直径D的大小，并通过下式计算其值：

Q =πD？V / 4
Q：流量（㎡/ h）D：管道内径V：流速（m / h）
电磁流量计的量程Q应为大于预期的最大流量值，正常流量值应略大于流量计满量程的50％。

常用型号：DMF-100-105-6.3E01-0000

高压流量计，电磁型，DN100，标准不锈钢电极，PTFE衬里，法兰安装，温度低于120度，额定压力6.3MPA，24V电源或220V可选电源，两线制4 -20mA输出，瞬时流量和累计流量的分开显示，不防爆。

电磁液体高压流量计产品特点

1传感器最重要的部分-线圈的设计经过最优化的设计，并且通过了最严格的实际流量测试，以确保产品的测量精度。

2信号电极被完全静电屏蔽，以确保小信号不会受到线圈的干扰，并确保了低流量的测量精度。线圈与外界隔离，以确保线圈的长期绝缘强度，这也确保了传感器的长期测量精度。

4传感器的所有焊接工艺均采用氩弧焊工艺，尽管成本较高，但可以确保焊接的可靠性（焊接是传感器最重要的生产工艺），尤其是在盘绕后的最后一次焊接。在安装过程中，氩弧焊工艺可以确保安装的线圈不被损坏

5采用接地电极结构形成平衡电极平面，确保将平均速度的整个测量过程限制在平衡电极平面内，可以消除电噪声干扰并提供准确的测量结果

6使用定制的双层屏蔽电缆

7个可编程频率的低频矩形波激励，提高了流量测量的稳定性和低功耗

8特殊介质测量（例如泥浆）采用高频激励来消除杂波干扰

9使用16位嵌入式微处理器，计算速度快且精度高

10个全数字处理，抗干扰能力强，测量可靠，精度高

11超低EMI开关电源，适用于各种电源电压，良好的抗EMC性能

12使用单块电路板完成所有功能设计，使用SMD器件和表面贴装SMT）技术，电路可靠性高13.高清背光中文LCD显示屏，显示累积流量，瞬时流量，流量，流量百分比等。

13菜单操作，易于使用，操作简单，易学易懂

14双向测量系统，具有三个内部累加器，可以分别显示正向累积，反向累积和差值总计。 15具有自检和自诊断功能，并显示在屏幕上。

电磁液体高压流量计功能说明

1仪器结构简单可靠，没有活动部件，使用寿命长
2没有阻塞部件，没有压力损失和流体阻塞现象
3没有机械惯性，快速响应性好，稳定性好，可用于自动检测，调节和程序控制系统中。
4测量精度不受被测介质类型及其温度，粘度，密度，压力和其他物理参数的影响
5 PTFE或橡胶衬里与Hc，Hb，316L，Ti和其他电极材料的不同组合可以适应不同介质的需求
6提供各种流量计型号，例如管道式和插入式。
7使用EEPROM存储器，测量和计算数据的存储?；な前踩煽康?br /> 8集成和分离有两种类型
9高清晰度LCD背光显示屏

以上就是以涡轮流量计以及电磁流量计为例子介绍的液体高压流量计的相关资料，希望对您有所帮助，如果您的液体测量工况有着耐高压等特殊需求，或有着其他的设计疑惑，欢迎索取资料。

以上就是液体流量计 高压流量计 产品全部内容，欢迎您来电咨询液体流量仪高压流量仪 的选型、报价。
