楔形流量计选型概述：

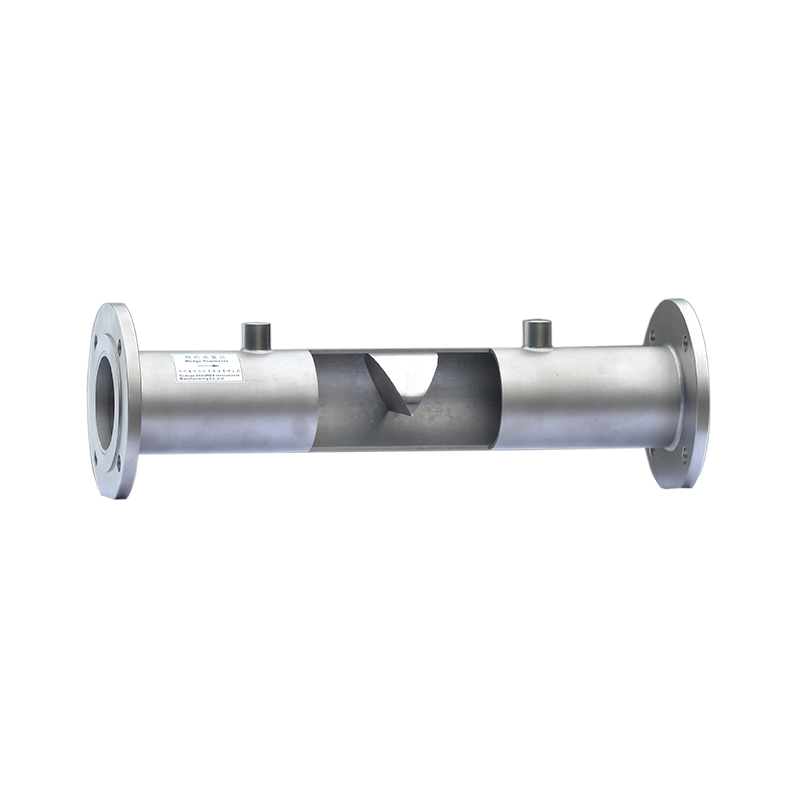

  楔形流量计是一种新型节流差压式流量测量仪表，它可以在高粘度、低雷诺数、雷诺数、500即可使用的流体情况下进行高精度的流量测量，在流速较低、流量小、管径大的流量测量场合有无可比拟的优势和不可替代的作用。楔形流量计是八十年代开始开始逐步走向实用的一种新型流量计，其检测件是一个V字形楔块（又称楔形节流件），它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。

楔形流量计厂型号特点：

  准确度高，稳定性好，重复性好。测量误差：±0.5%F.S；长期稳定性：±0.1%F.S/Y.

  结构简单、可靠性高、使用寿命长。楔形流量传感器独特的结构型式，高性能差压变送器的配置，严格的测试、试验和标定制度。使用寿命可达10年以上。

  测量范围宽。量程比一般为1:25，zui高可达1:33.当改变差压变送器差压后可达1:100以上

  适用范围极广。不仅适用于单相流体，也适用于气液、气固和液固等双相流体。其雷诺数zui小可达300，zui高可达1×10 7；楔形流量计既可工作在测流状态，也可工作在紊流状态、其zui低的流速达0.01m/s。可适用于高温、高压、高粘度、重腐蚀、易结晶、含悬浮物、长纤维等各种液体、气体、蒸汽和高含尘气体的流量测量。

  防粘附、无沉积、不堵塞。楔形传感器测量管与节流件防粘附结构设计，消除被测量介质中的泥沙、粉尘、悬浮物、纤维等对流量传感器测量管的粘附、堆积、同时也防止了测量管的腐蚀，从而保证了测量管通径的长期不变和流量测量的长期标准。

  一体化。楔形传感器、三组阀、差压变送器一体化安装，省去导压管路、阀门、管件、整个系统更简单，测量精度与可靠性大大提高。

  智能化。选用智能差压变送器时，可通过HART协议或其他通信方式对流程参数进行设定、组态、根据被测介质流量的变化，调整差压，使系统范围度大大拓宽；选用智能式多参数差压变送器时，可实现多参数测量（差压、体积流量、质量流量、压力、温度），实现完全的温度压力补偿，直接输出精度的流量信号。

  安装直管段要求低。对安装直管段要求低，能有效避免和少测量系统的附加测量不确定度

  压力损失小，节约能源

楔形流量计厂家技术参数：

  精准度：0.5级，0.2、0.3、0.4级精度协商订货

  长期稳定性：±0.2%F.S/Y

  重复性：±0.2%

  适测介质：各类液体、气体及蒸汽

  zui低流速：0.01m/s

  测量范围：一般为1:25，zui高可达1:33，当改变差压变送器差压后可达1:100以上

  压力损失：测量差压的1/5左右（约孔板的1/3）

  雷诺数适用范围：下限500，上限≤1×10 7（低雷诺数下测量时，范围度相对缩小，流出系数的不确定度相对增大）

  被测液体粘度：500mpa.s，或更高

  工作压力范围：-0.1~42MPa

  工作温度范围：-160℃~450℃（特殊可达700℃）

  适用的管道尺寸：DN10mm~DN1200mm(特殊可达2500mm)

  楔形比h/d：0.2,0.3,0.4,0.5

  差压/压力变送器电源：24VDC

  差压/压力变送器输出：4~20mADC（可选择HART协议)

楔形流量计厂家产品用途：

  楔形流量计可以成功地测量以下各种流体；

  1、气体：煤气、天然气（包括高含湿天然气及含有其它杂质的非洁净的天然气）、空气（包括含水、含固体颗粒以及含其它悬浮物的空气）。

  2、蒸汽：饱和蒸汽、过热蒸汽。

  3、液体：油类（如：原油、燃料油、煤焦油、残渣油、石蜡油、含水乳化油、含水含沙的污油等）、浆液（如：油浆、铁矿浆、纸浆、泥浆、煤浆等）、水（如：净水、污水、工业废水、含泥沙与杂物的江河源水等）、各种水溶液（如：腐蚀性强的各种酸、碱、盐溶液及易结晶、含悬浮物多的溶液等）。

  4、特殊流体。
