燃氣流量計型號生產報價廠家，本流量儀產品型號屬于氣體流量計分類，更多的燃氣、流量控制儀直銷價格報價歡迎您來電咨詢，下面是燃氣流量計產品資料詳情。

常見的燃氣類型主要有天然氣以及煤氣，當人們要對管道中的燃氣流量瞬時值以及累計值進行測量的時候就涉及到了燃氣流量計的選型，這里，流量計廠家為您詳細地介紹燃氣流量計的相關資料，幫助您的管道燃氣流量測量控制系統更快的落地交付。

1、燃氣流量計簡要介紹

燃氣流量計的主要型號其實主要有渦輪流量計或者羅茨（氣體腰輪）流量計、超聲波流量計以及膜式流量計。這其中又屬渦輪以及羅茨這兩種類型的燃氣流量計更受歡迎，因為膜式燃氣流量計體積大量程小易腐蝕等特點以及其耐壓不高維護不方便等特性都使得它的局限性進一步放大，而超聲波流量計的成本代價又非常的高，所以渦輪以及羅茨這兩種燃氣流量計就十分受歡迎了。

智能集成天然氣渦輪流量計是一種采用超低功耗單片機技術開發的新型智能儀表，該技術集成了渦輪流量傳感器和顯示集成。 它采用雙排LCD現場顯示，結構緊湊，讀數直觀。 具有清晰，可靠性高，無外界電源干擾，抗雷擊，成本低等明顯優勢。 該儀器對儀器系數進行三點校正，對儀器系數的非線性進行智能補償，并且可以在現場進行校正。 高清晰度液晶顯示器同時顯示瞬時流量（4位有效數字）和累積流量（8位有效數字，具有清除功能）。 斷電后10年內所有有效數據都不會丟失。

此類渦輪燃氣流量計均為防爆產品，防爆等級為：ExdIIBT6。

這種渦輪流量計根據電源模式以及是否具有遠程信號輸出可分為LWGQ-B型和LWGQ-C型。

LWGQ-B型：電源采用3.2V10AH鋰電池（可連續運行4年以上）； 無信號輸出功能。

LWGQ-C型：電源采用24VDC外部電源，并輸出4-20mA標準兩線電流信號。 根據不同的現場要求，可以添加RS485或HART通訊。

在選擇型號時，用戶應根據管道的公稱壓力，介質的高壓，介質的溫度，管路的組成合理選擇流量計的型號和規格。 介質，流量范圍和信號輸出要求。 為了使流量計性能良好，流量計的流量范圍應在Qmax的（20％?80％）范圍內。

2、燃氣流量計的工作原理

流體流過傳感器殼體。 由于葉輪的葉片與流動方向成一定角度，流體的沖力使葉片具有旋轉力矩，可以克服葉片的摩擦力矩和流體阻力后，葉片旋轉。 轉矩平衡后，速度穩定。 在某些條件下，速度與流速成正比。 因為葉片是磁性的，所以它處于信號檢測器的磁場中（由永磁體和線圈組成）。在此過程中，旋轉的葉片會切斷磁力線并定期改變線圈的磁通量，從而使電 在線圈的兩端感應出脈沖信號。 該信號被放大器放大和整形，以形成具有一定幅度的連續矩形脈沖波，該脈沖波可以遠程傳輸。 向顯示儀器顯示流體的瞬時流量和累積量。 在一定流量范圍內，脈沖頻率f和流量流經傳感器的流體的瞬時流量Q與流量方程成比例：Q = 3600×f / k

其中：

f— —脈沖頻率[Hz]；

k——傳感器的儀表系數[1 / m]，由校準表給出。 如果單位是[1 / L] Q = 3.6×f / k

Q——流體的瞬時流量（工作狀態）[m3 / h]；

3600——轉換系數。

每個傳感器的儀表系數由制造商填寫在驗證證書中，并且k值設置在匹配的顯示儀表中，以顯示瞬時流量和累積總量。

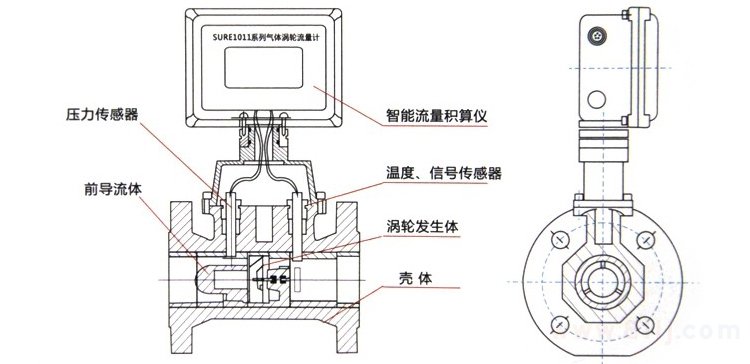

結構組成

3、燃氣流量計產品特性

高精度，通?？蛇_±1％R，±0.5％R，高精度類型可達±0.2％R；

重復性好，短期重復性可達0.05％?0.2％。 由于具有良好的重復性，例如頻繁校準或在線校準可以獲得極高的精度，因此它是貿易結算中的首選流量計；

具有儀表系數的三點校正，儀表系數非線性的智能補償，并且可以現場校正

所有有效數據在斷電后將保存10年；

范圍廣，中，大直徑可達1:20，小直徑為1:10；

緊湊輕巧的結構，便于安裝和維護，流量大；

適用于高壓測量，無需在儀表主體上開孔，易于制作高壓儀表；

特殊傳感器的類型很多 可以根據用戶的特殊需求設計成各種特殊傳感器，例如低溫，雙向，井下型，混砂專用型等；

可以是 制成插入式，適合大口徑測量，壓力損失小，價格低廉，可連續取出，安裝維護方便。

4、燃氣流量計安裝注意事項

在安裝之前，必須清除管道。 為了防止殘留的鐵屑影響流量計的正常運行。

在安裝之前，當用小氣流吹動渦輪時，渦輪可以靈活旋轉。 沒有不規則的噪音。 計數器正常旋轉，沒有中斷。 流量計可以安裝和使用。

安裝流量計時，應在法蘭和管道法蘭之間添加墊片。

應在流量計的前面安裝一個過濾器，并在骯臟的環境中安裝一個油過濾器。 用戶可以在下訂單之前同時向我們公司下訂單。 嚴禁將過濾器和流量計直接連接。

在安裝前后，流量計應安裝截止閥。

法蘭連接的內管中不應有任何突起。

在安裝流量計時，嚴禁直接在入口和出口法蘭處進行電焊，以免燃燒流量計的內部零件。

流量計應安裝在易于維護的位置，沒有強烈的電磁場干擾，沒有機械振動和熱輻射的影響：

在流量經常中斷和強烈脈動的流量或壓力脈動的場合使用；

當流量計安裝在室外時，上部應有一個蓋，以防止雨水和陽光暴曬影響使用壽命。

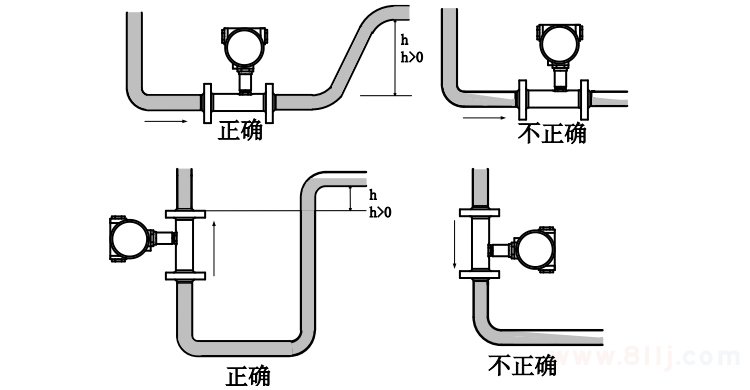

5、燃氣流量計安裝位置的選擇：

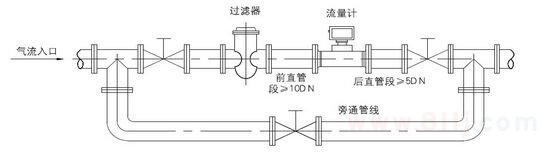

燃氣流量計可以水平或垂直安裝，流體的流動方向應與外殼上標記的方向一致。 流量計的上游應有一個不小于Dn10mm的直管段，并且在表的后面應有一個不小于Dn5mm的直管段。 正常使用期間必須關閉旁路管道閥：

燃氣流量計使用時須關閉旁通閥以保證準確性

在管道建設期間，請考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉緊或破壞； 應確保管道與流量計的入口和出口之間的連接是同軸的，并防止墊片和焊縫突出到管道中。 否則會干擾流量曲線； 使用外部電源時，流量計必須具有可靠的接地。 但它不得與強電流系統共用接地線：在管道安裝或維護過程中，不得將電焊系統的接地線連接到流量計。 重疊：

當安裝管道進行密封性測試時，請注意流量計壓力傳感器可以承受的zui大壓力（即，驗證證書上介質的zui大壓力）。 避免損壞壓力傳感器。



以上就是燃氣流量計 產品全部內容，歡迎您來電咨詢燃氣流量儀 的選型、報價。
